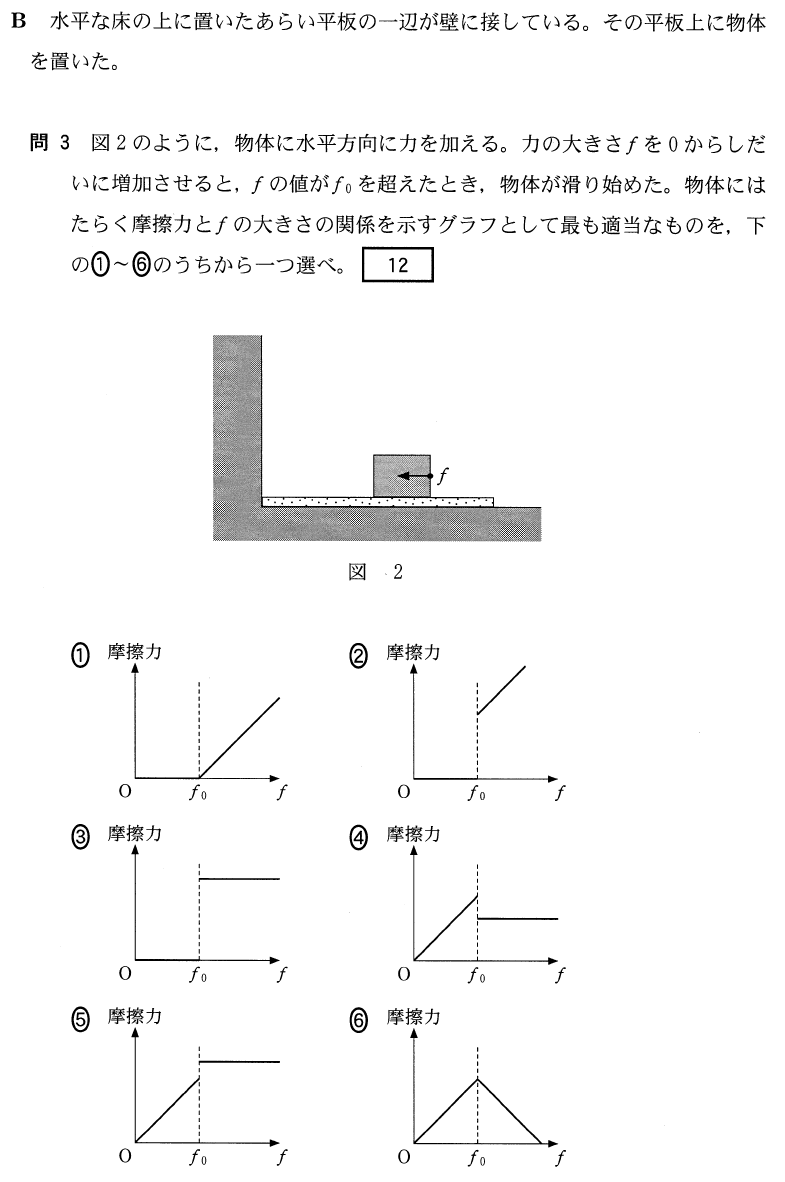

センター 2015物理基礎追試第３問Ｂ「摩擦力のグラフと摩擦角」

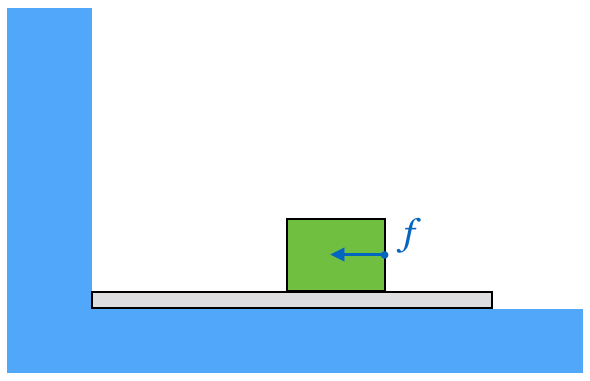

それじゃあ、グラフを選ぶ問題なので、まずは物体が動いていない状態の図を描いてみようか。

そうだね。物体が静止しているとき、加えた力と静止摩擦力の関係は分かるかな。

その通り！ということは、選択肢が絞れるよね。

いいね。それじゃあ、加える力を大きくしていって、動き出す直前の摩擦力を何というか分かる？

動き出す直前ということは、グラフでいうとここだよね。

そうだね。⑤は違うね。

そうだね。④は動き出すと摩擦力は変化しないというグラフで、⑥は動き出して力を大きくすると、摩擦力は小さくなるというグラフだね。どっちだろう？

そうだね。動摩擦力って、式で表すとどうなる？

そうだね。図にまとめてみるとこんな感じだね。

同じような図は教科書にも載っているはずだよ。確認してみてね。答えは④だ。次は問４だ。

じゃあ、床と板の角度を30°として、図を描いてみようか。

この３つの力がつりあっているんだね。どうしようか。

いいね。あとはどうしよう。

正解！答えは②だ。
